不銹鋼表面損傷和附著外來物的處理方法

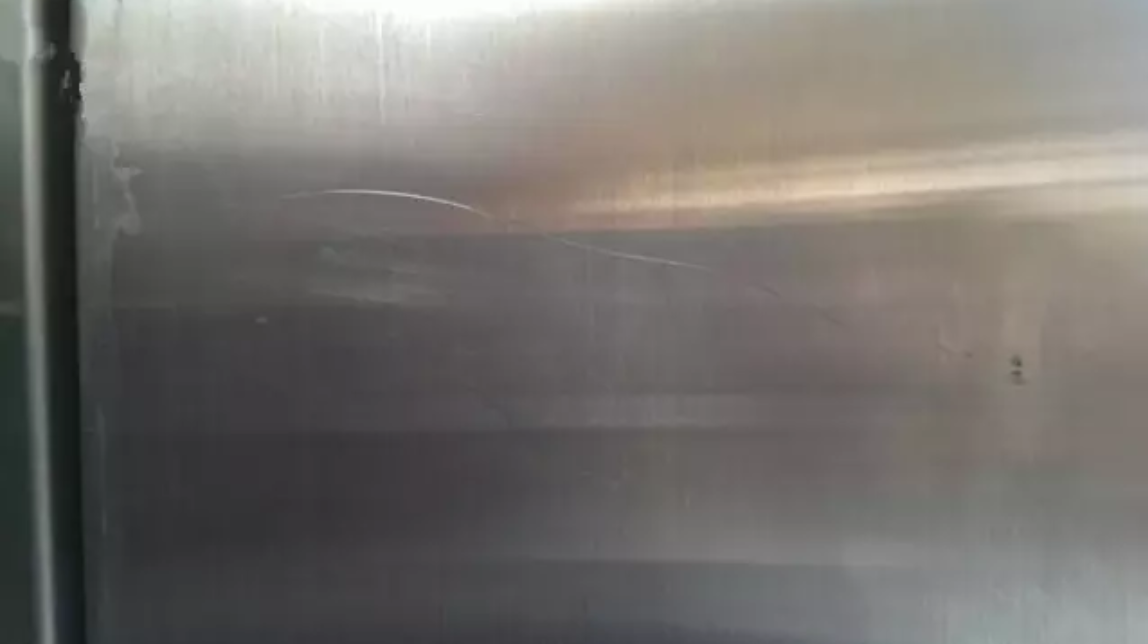

劃痕
無錫不銹鋼板廠家無錫漢能不銹鋼2020年8月20日訊 為了防止工藝潤滑劑或生成物和/或污物積留，必須對劃痕和其它粗糙表面進行機械清理(如干噴砂,磨料用玻璃珠)。
粉塵
工業制作經常是在有粉塵的場地進行，空氣中常帶有許多粉塵，它們不斷地落在設備表面。它們可以用水或堿性溶液去除掉。不過，有附著力的塵垢需要高壓水或蒸氣進行清理。

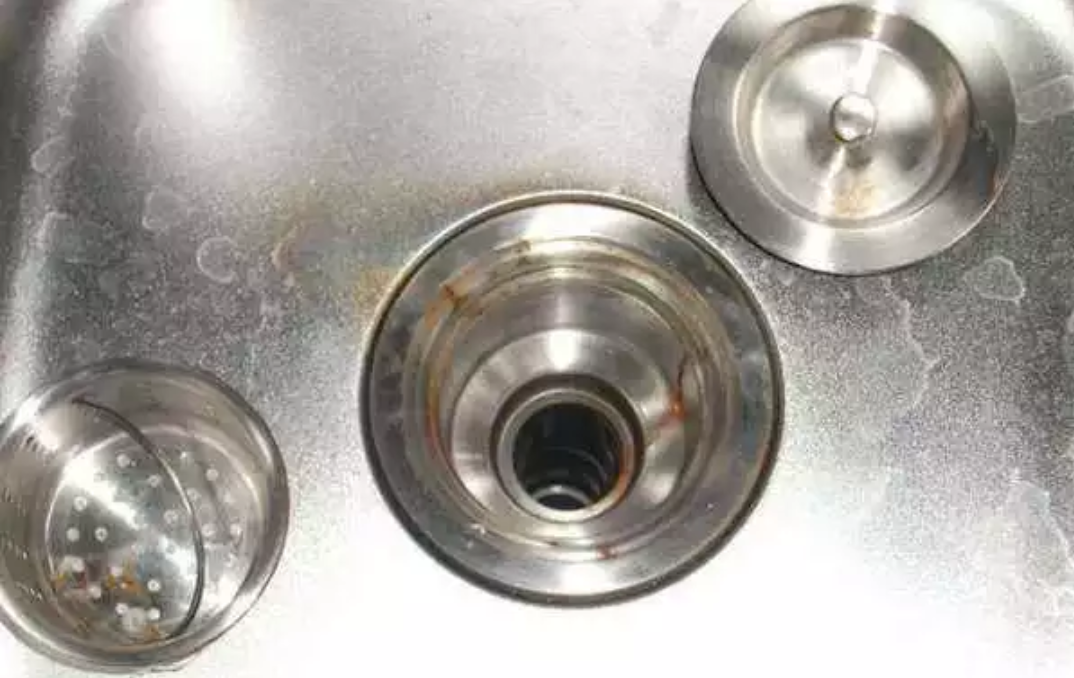

銹斑
制作前或制作過程中有時會看到不銹鋼產品或設備上生銹，這說明表面受到嚴重污染。設備投入使用前必須把銹清除掉，徹底清理過的表面應通過鐵試驗和/或水試驗進行檢驗。
浮鐵粉或嵌入的鐵
在任何表面上，游離鐵都會生銹并使不銹鋼產生腐蝕。因此，必須清除。浮粉一般可隨粉塵一起清除掉。有些粘著力很強，必須按嵌入的鐵處理。除粉塵外，表面鐵的來源很多，其中包括用普通碳鋼鋼絲刷清理和用以前在普碳鋼，低合金鋼或鑄鐵件上使用過的砂子、玻璃珠或其它磨料進行噴丸處理，或在不銹鋼部件及設備附近對前面提到的非不銹鋼制品進行修磨。在下料或吊過過程中如果不對不銹鋼采取保護措施，鋼絲繩、吊具和工作臺面上的鐵很容易嵌入或玷污表面。

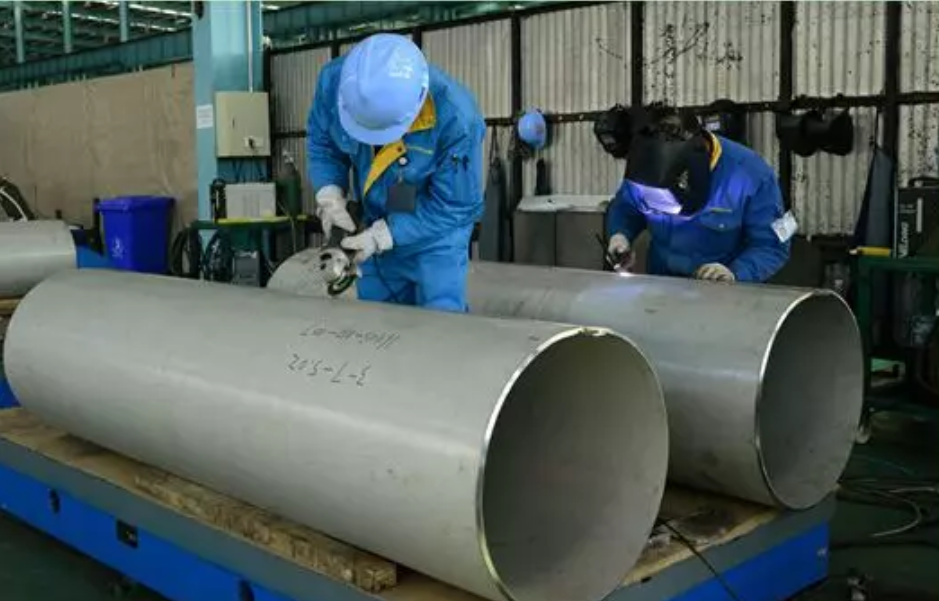

粗糙的研磨和機加工
研磨和機加工都會造成表面粗糙，留有凹槽，重疊和毛刺等缺陷。每種缺陷也可能使金屬表面損傷到一定深度，以至于受損傷的金屬表面無法通過酸洗，電拋光或噴丸(如干噴砂,磨料用玻璃珠)等方法清理掉。粗糙表面能夠成為發生腐蝕和沉積生成物的發源地，重焊前清理焊縫缺陷或清除多余的焊縫加強高都不能用粗磨進行研磨。對后一種情況，應再用細磨料研磨。

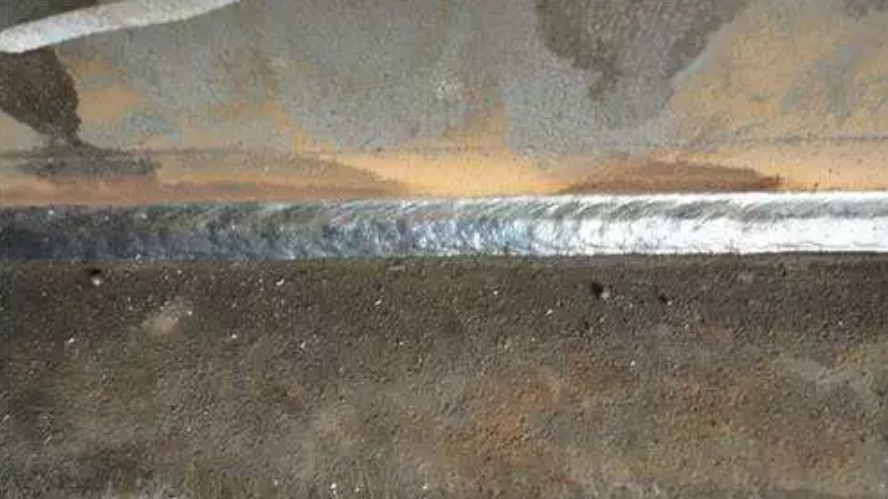

焊接缺陷
焊接缺陷如：咬邊、未焊透、密集氣孔和裂紋不僅降低接頭的牢固性，而且還會成為縫隙腐蝕的腐蝕源。改善這種結果進行清理操作時，它們還會夾帶固體顆粒。這些缺陷可通過重新焊接或修磨后重焊進行修補。
焊劑
利用焊劑進行焊接的工藝有手工焊，帶焊劑芯電弧焊和埋弧焊，這些焊接工藝都會在表面留下細小的焊劑顆粒，普通的清理方法無法將它們清除掉。這此顆粒將是縫隙腐蝕的腐蝕源，必須采用機械清理方法去除這些殘留焊劑。
殘余粘合劑
撕掉膠帶和保護紙時，粘合劑總有一部分殘留在不銹鋼表面。如果粘全劑還沒硬，可以用有機熔劑去除。但是，當曝露在光和/或空氣中時，粘合劑變硬，形成縫隙腐蝕的腐蝕源。然后需要用細磨料進行機械清理。
油脂
油脂甚至指印都會成為局部腐蝕的腐蝕源。由于這些物質能起屏障作用，它們會影響化學和電化學清理效果，因而必須徹底清理掉。ASTM A380有一種簡單的斷水(WATERBREAK)試驗檢測有機污染物。試驗時，從垂直表面的頂部澆下水，在向下流的過程中水會沿著有機物質的周圍分開。熔劑和/或酸性化學清洗劑可清除油跡和油脂。

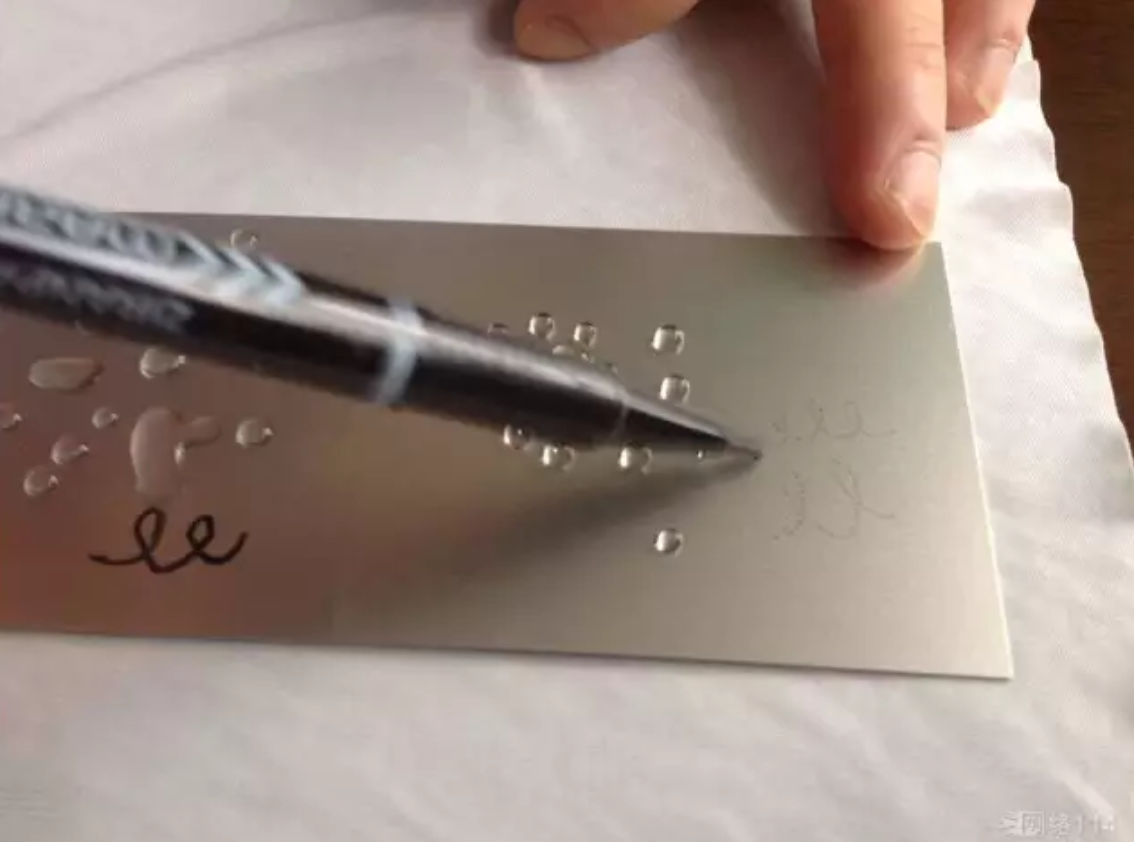

油漆、粉筆和標記筆印
這些污染物的影響與油和油脂的影響相似。建議用干凈的刷子和干凈的水或堿性清洗劑進行洗滌，也可以使用高壓水或蒸汽沖洗。
